為了解決石墨烯膜的轉移問題，我們推出預制石墨烯膜。在銅基底石墨烯膜上旋涂PMMA預制后，客戶可以直接放到過硫酸銨溶液里把銅刻蝕掉，在去離子水里漂洗2次，再轉移到其他基底上使用。訂購時請注明是預制石墨烯膜，否則只是得到普通銅基石墨烯膜。

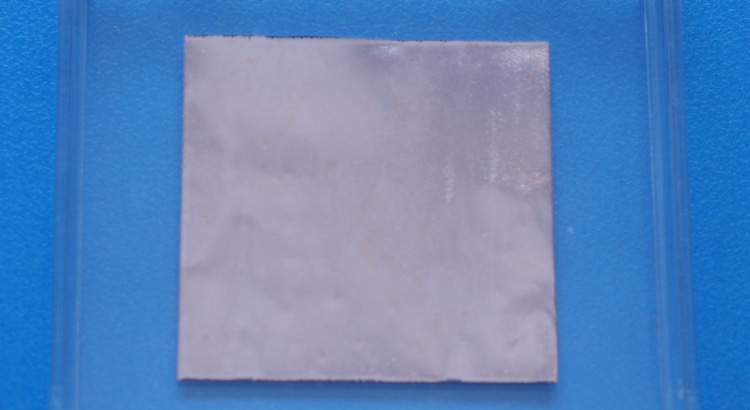

預制銅基石墨烯膜
|
名稱 |
產品型號 |
規格 |
價格（元/片） |
單層率 |
備注 |
|
預制單層石墨烯膜 |
JCVPG-90-1/1-Cu |
1cm*1cm |
280 |
》90% |
方阻500-800 |
|
預制單層石墨烯膜 |
JCVPG-90-2/2-Cu |
2cm*2cm |
600 |
》90% |
方阻500-800 |
|
預制單層石墨烯膜 |
JCVPG-90-5/5-Cu |
5cm*5cm |
2400 |
》90% |
方阻500-800 |
|
預制單層石墨烯膜 |
JCVPG-90-10/10-Cu |
10*10cm |
5000 |
》90% |
方阻500-800 |
|
預制單層石墨烯膜 |
JCVPG-85-1/1-Cu |
1cm*1cm |
180 |
85% |
方阻1000-2000 |
|
預制單層石墨烯膜 |
JCVPG-85-2/2-Cu |
2cm*2cm |
375 |
85% |
方阻1000-2000 |
|
預制單層石墨烯膜 |
JCVPG-85-5/5-Cu |
5cm*5cm |
1800 |
85% |
方阻1000-2000 |

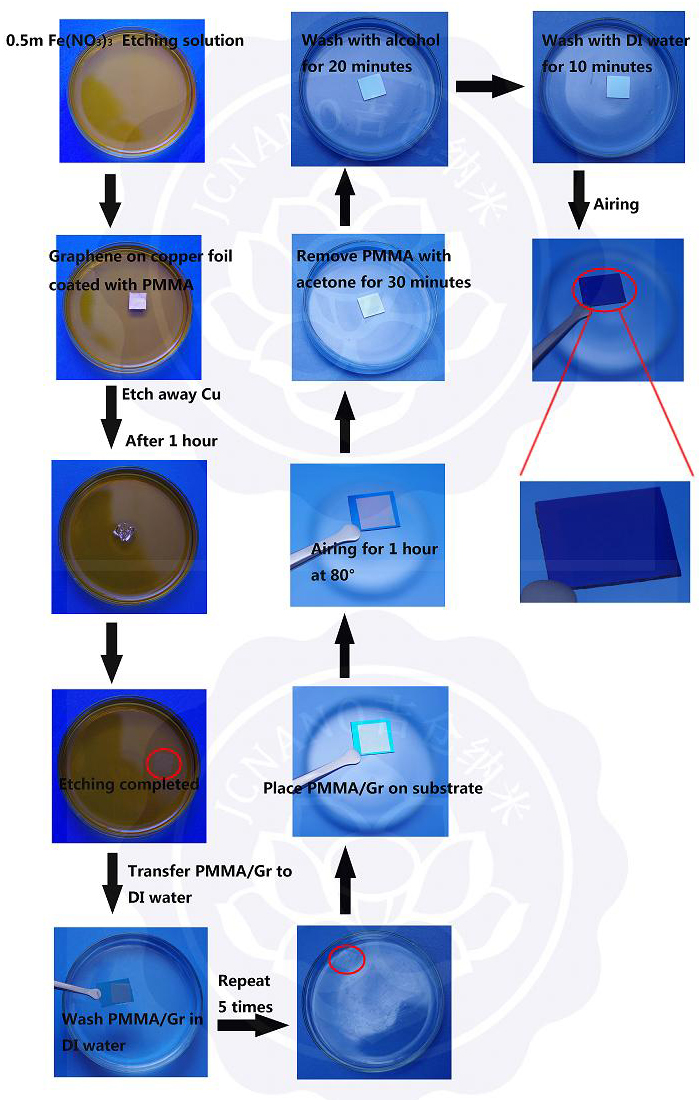

預制石墨烯膜轉移流程圖:

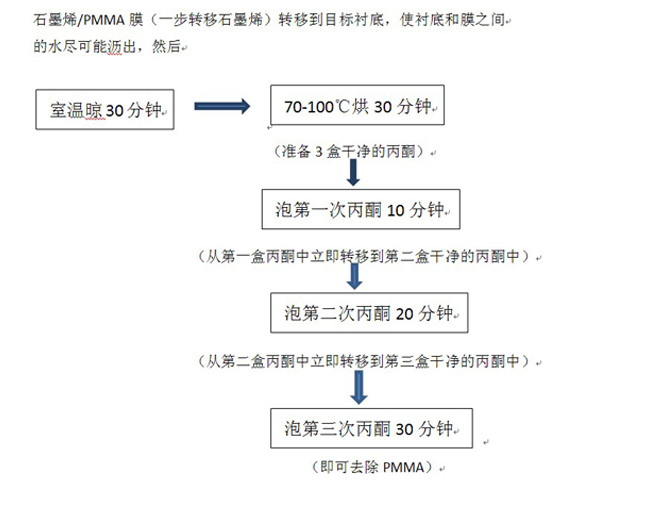

最后，把烘干（70-100°）的石墨烯膜連基底一起放入丙酮（常溫）泡30分鐘。
去除PMMA的步驟也可以下載文件：
《去除PMMA的步驟》
銅基底參數：
純度：99.99%
厚度：30μm
alfa的PMMA，分子量：3000萬， 固含量為6%左右 速度為慢速200轉/min 10秒 快度800轉/min 10秒。
石墨烯膜的儲存：
干燥低氧的環境，密閉保存。
放置太久， 落塵太多， 溫差變化會引起石墨烯膜參數的變化，因此建議一個月內用完。
