亚洲精品无码一区二区四区_国产成视频在线观看_大奶一级片_欧美阿v不卡资源在线_99久久婷婷国产综合精品免费_欧美美女一级片

      可充電鎂電池(RMBs)適用于大規模儲能，但正極材料不足。因此，本文制備了由鎳金屬有機骨架(Ni-MOFs)衍生并包裹還原氧化石墨烯(NiSe₂/rGO)的NiSe₂微球，并將其用作RMB正極。NiSe₂微球由微小的納米顆粒組成，并與導電石墨烯網絡交織在一起。NiSe₂/rGO正極在50 mA g^-1時的容量為215.5 mAh g^-1，在2.0 A g^-1時的倍率容量為66.8 mAh g^-1，并且可以穩定循環300次。進一步的動力學研究表明，石墨烯提高了NiSe₂納米顆粒的活性，增強了相間電荷轉移和鎂的儲存性能。

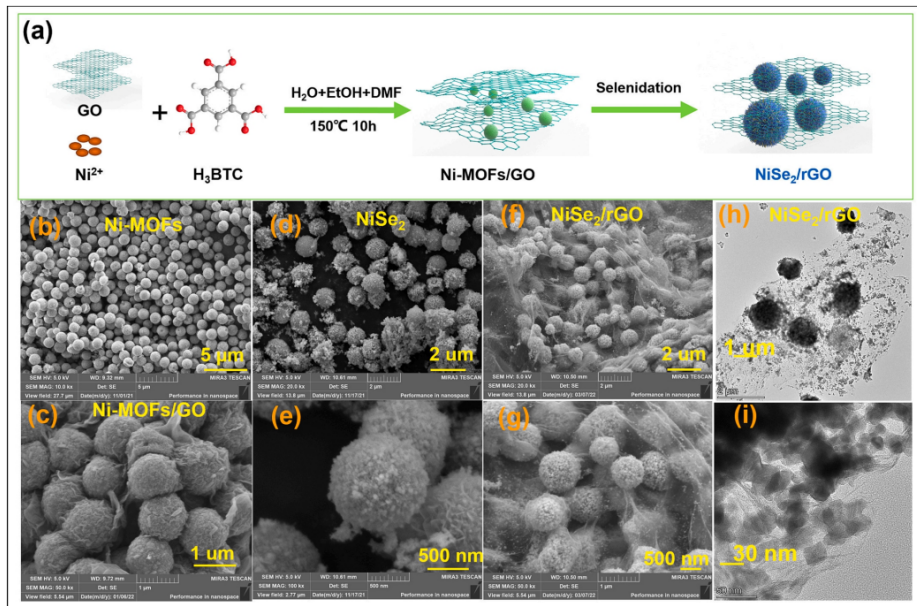

圖1. (a) NiSe₂ /rGO的制備方案。(b) Ni-MOFs， (c) Ni-MOFs /GO， (d,e) NiSe₂和(f,g) NiSe₂/rGO的SEM圖像。(h,i) NiSe₂ /rGO的TEM圖像


圖2. (a) NiSe₂、NiSe₂/rGO的XRD圖譜。(b) NiSe₂和NiSe₂2/rGO在空氣中的TGA曲線。NiSe₂/rGO的(c) Ni 2p和(d) Se 3d XPS光譜。

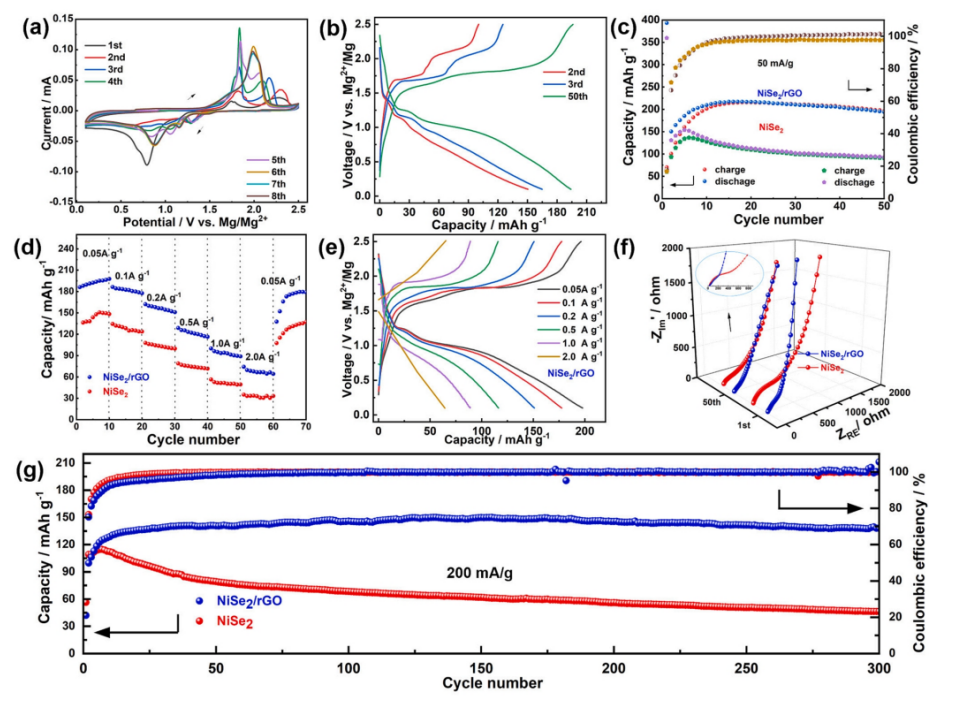

圖3. NiSe₂/rGO的(a) 0.1 mV s^-1時的CV曲線， (b) 50 mA g^-1時的充放電曲線和(e) 不同電流密度。NiSe₂/rGO和NiSe₂的(c) 50mA g^-1和(g) 200mA g^-1時的循環性能，(d) 倍率能力和(f) EIS曲線。

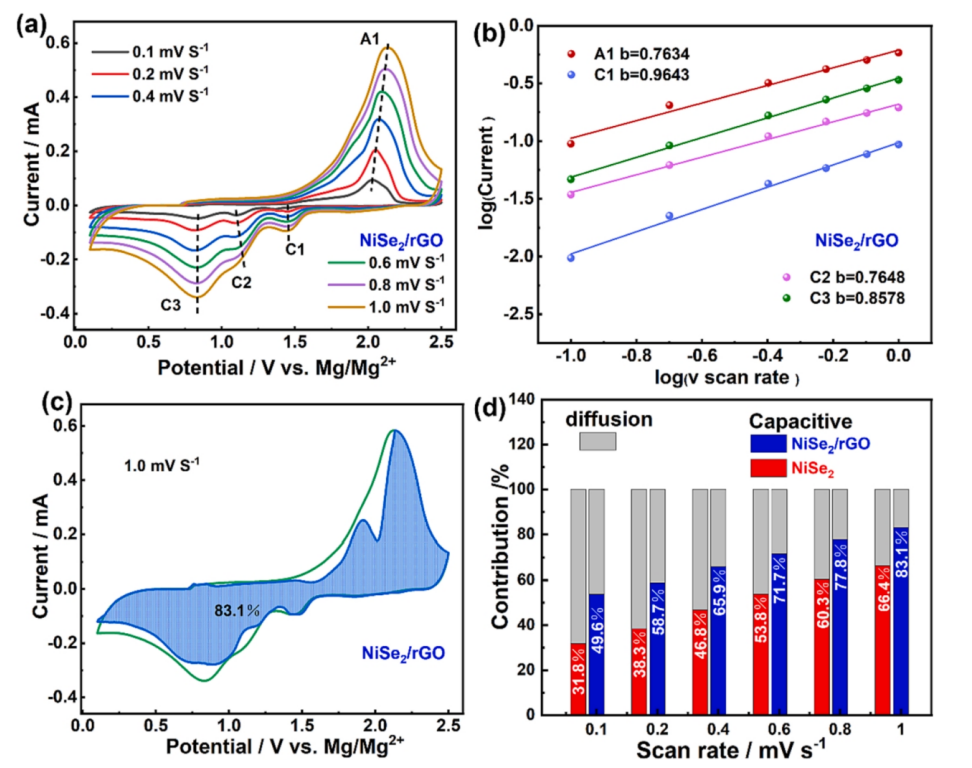

圖4. NiSe₂/rGO氧化還原峰的(a)不同掃描速率下的CV曲線和(b) log(i) vs. log(v)圖。(c) NiSe₂/rGO贗電容在1.0mV s ^-1時的CV曲線。(d) NiSe₂/rGO和NiSe₂在不同掃描速率下的贗電容貢獻。

       相關研究成果由中南民族大學、催化轉化與能源材料化學教育部重點實驗室/催化材料科學湖北省重點實驗室、超支化聚合物合成與應用技術湖北省工程研究中心Ting Li和武漢大學動力與機械學院Fei Xu等人于2023年發表在Journal of Energy Storage (https://doi.org/10.1016/j.est.2021.103142)上。原文：Metal organic frameworks derived NiSe₂ microspheres wrapped with graphene as a high-performance cathode for rechargeable magnesium batteries。

轉自《石墨烯研究》公眾號
