新能源材料的開發(fā)是實(shí)現(xiàn)以可再生能源為基礎(chǔ)的可持續(xù)社會(huì)的頂峰。在過去的幾十年里，人們對(duì)大量的電極材料進(jìn)行了研究，以尋求更好的儲(chǔ)能性能。然而，其合成過程繁瑣，溶劑用量大，成本高，環(huán)境污染嚴(yán)重。在這里，我們提出了一種無溶劑的方法來制備金屬-有機(jī)框架/MXene衍生的碳質(zhì)金屬硒化物/MXene復(fù)合材料，該復(fù)合材料具有豐富的中孔和大孔的獨(dú)特納米結(jié)構(gòu)。這些物種可以很容易地轉(zhuǎn)化為高性能的電極材料，與它們的溶液型相比，具有更好的鋰/鈉離子存儲(chǔ)性能。在這里，我們不僅報(bào)告了一種獨(dú)特的金屬有機(jī)框架/ MXene衍生的電極材料，它不僅表現(xiàn)出高性能，用于先進(jìn)的鋰/鈉存儲(chǔ)應(yīng)用，而且它的新型環(huán)保生產(chǎn)工藝。
.png)
圖1. (a) CoSe
2@C/MX-B的無溶劑合成方法;(b) CoSe
2@C/MX-S的基于解決方案的綜合方法;(c) CoSe
2@C/MX-B和CoSe
2@C/MX-S的PXRD圖譜;(d) CoSe
2@C/MX-B和CoSe
2@C/MX-S的氮吸附解吸等溫線。
圖2 (a) Co 2p和(b) Se 3d;CoSe
2@C/MX-B的形貌:(c和d) SEM圖像，(e) TEM圖像，(f) HR-TEM圖像，(g)元素映射圖像。
圖3. CoSe
2@C/MX-B、CoSe
2@C/MX-S和CoSe

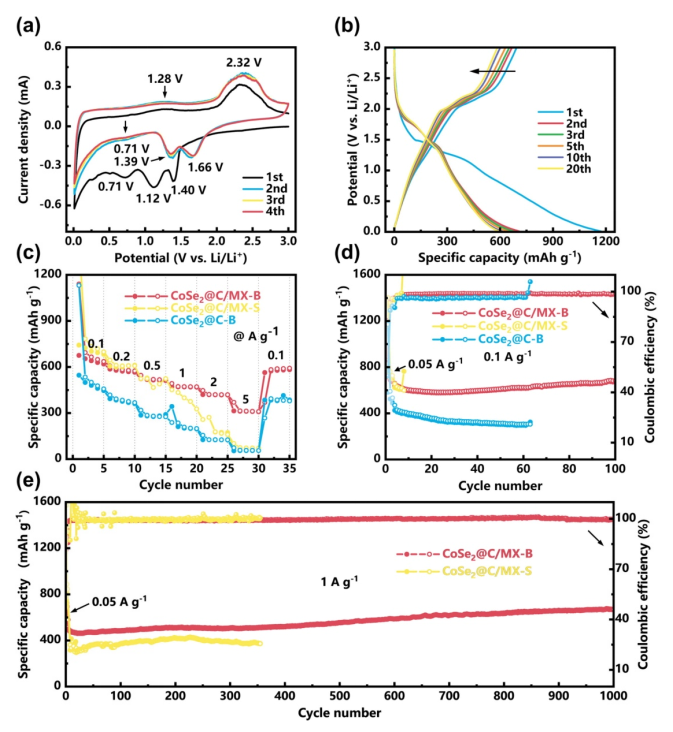

2@C-B對(duì)LIBs的電化學(xué)性能。
圖4 CoSe
2@C/MX-B、CoSe
2@C/MX-S和CoSe

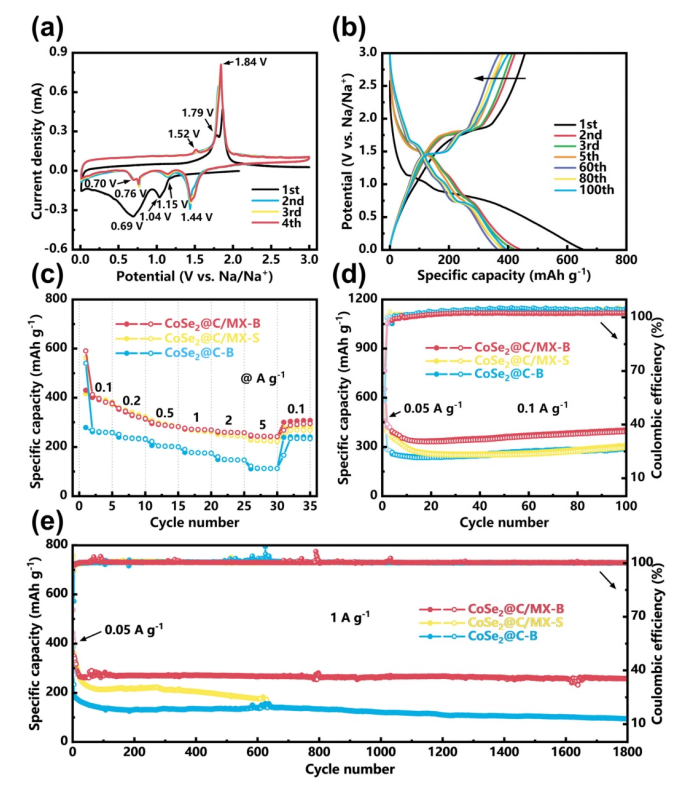

2@C-B對(duì)sib的電化學(xué)性能。
圖5 CoSe

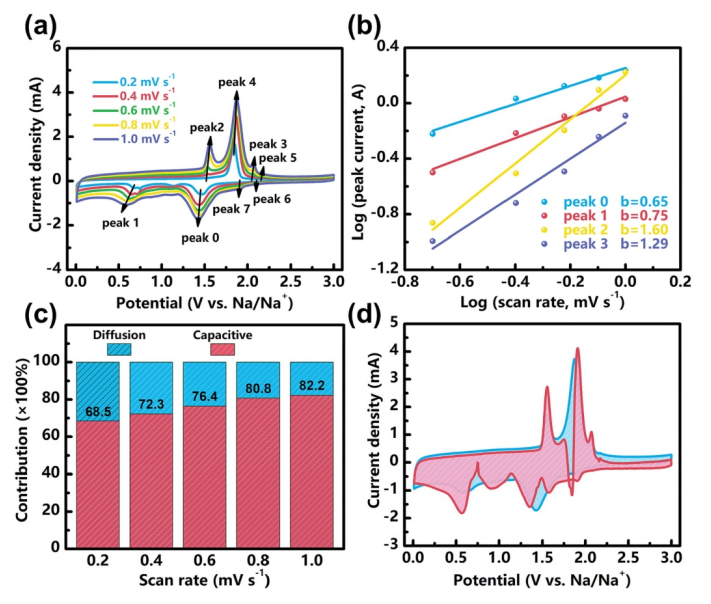

2@C/MX-B鈉離子電池電化學(xué)反應(yīng)動(dòng)力學(xué)分析。
相關(guān)科研成果由廣東工業(yè)大學(xué)材料與能源學(xué)院Zhipeng Sun等人2023年發(fā)表在Chemical Engineering Journal (https://doi.org/10.1016/j.cej.2023.142271)上。原文：Electrode Materials for Li/Na Storage from Mechanochemically Synthesised MOFs/MXene Composites: A Solvent-free Approach。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
