NiCoO
2陽極在循環(huán)過程中導(dǎo)電性不理想，體積變化嚴重，導(dǎo)致倍率性能不理想，循環(huán)穩(wěn)定性差。為了解決這些問題，以蜂窩狀三維還原氧化石墨烯為載體，通過溶劑熱法制備了NiCoO
2納米片/還原氧化石墨烯復(fù)合材料(NiCoO
2/rGO)。這種NiCoO
2/rGO在100 mA g
−1和2000 mA g
−1時分別表現(xiàn)出1124.0和414.5 mAh g
−1的可逆電荷比容量。500 mA g
−1循環(huán)300次后，電荷比容量仍為初始值的114.8%。鋰的存儲性能遠優(yōu)于純NiCoO
2，這歸因于高導(dǎo)電性和韌性的三維還原氧化石墨烯載體，不僅增強了導(dǎo)電性和電荷轉(zhuǎn)移性，而且還緩沖了體積變化，在循環(huán)過程中保持了電極的結(jié)構(gòu)完整性和導(dǎo)電率。

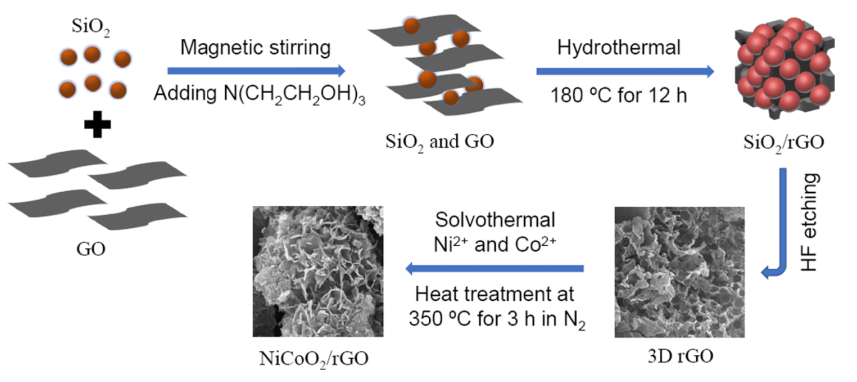

圖1. NiCoO
2/rGO復(fù)合材料的制備過程示意圖。
圖2. (a) 3D rGO、NiCoO
2和NiCoO

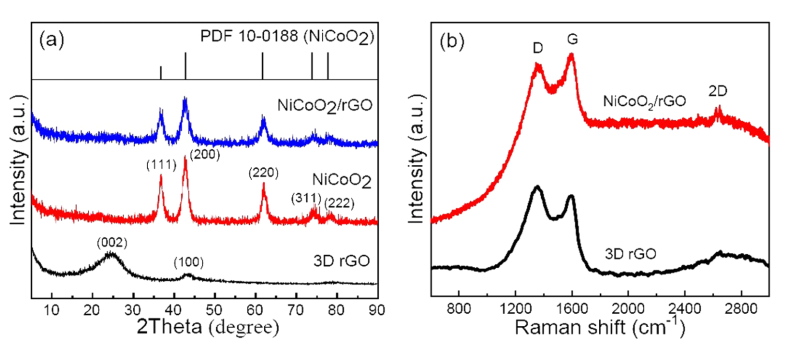

2/rGO的XRD譜圖。(b) 3D rGO和NiCoO
2/rGO的拉曼圖譜。

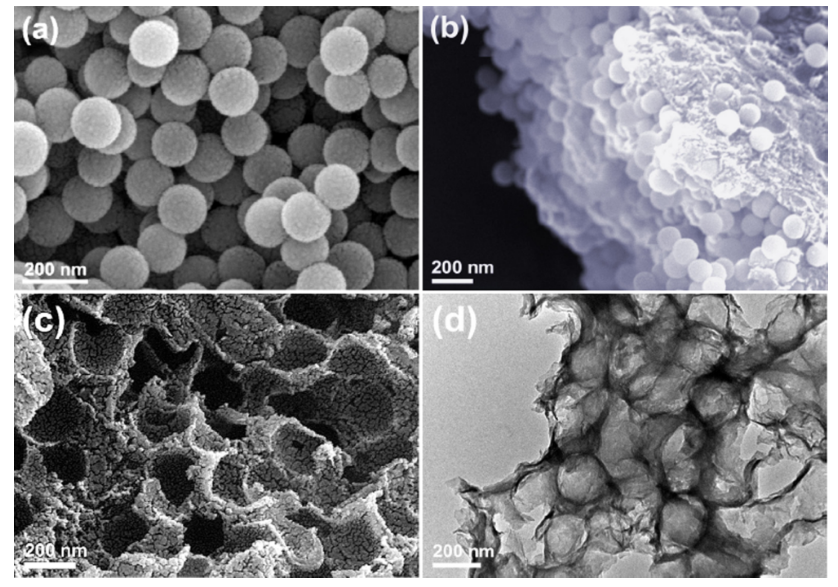

圖3. (a) SiO
2， (b) SiO
2/rGO和(c) 三維 rGO的SEM圖像。(d)三維rGO 的TEM圖像。
圖4. (a-c) NiCoO
2和(d-f) NiCoO

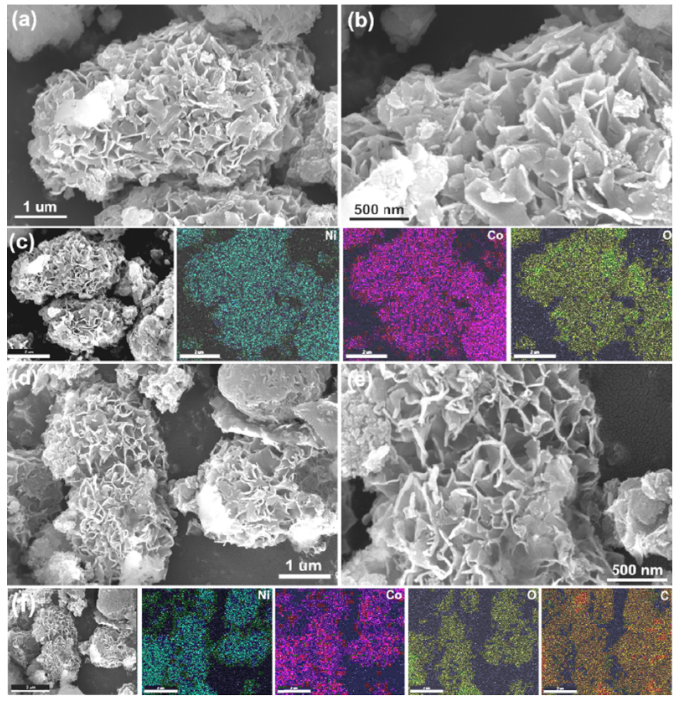

2/rGO的SEM圖像和EDS元素映射圖譜。

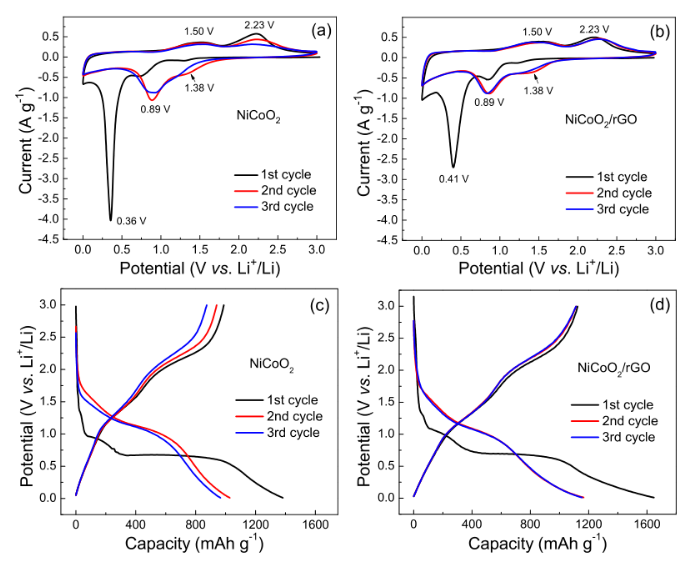

圖5. (a) NiCoO
2和(b) NiCoO
2/rGO電極在0.2 mV s
-1掃描速率下的前三個循環(huán)的CV圖。電流密度為100mA g
-1時(c). NiCoO
2和(d) NiCoO
2/rGO電極前三個循環(huán)的放電/充電曲線。

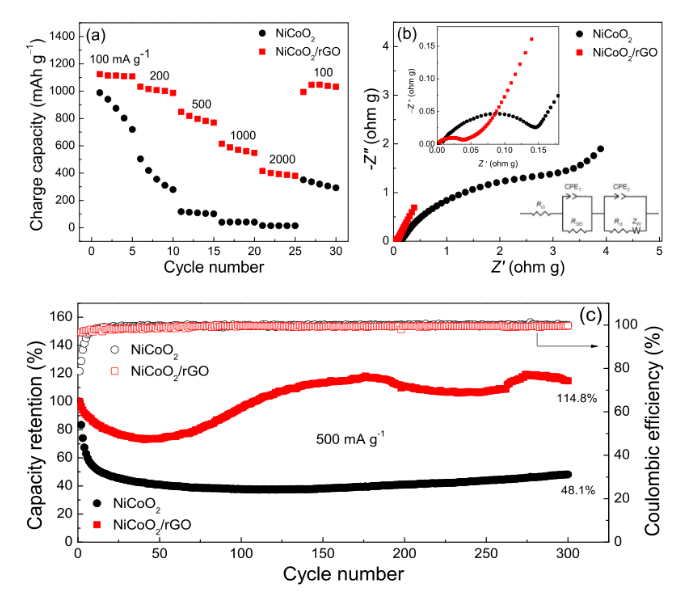

圖6. NiCoO
2和NiCoO
2/rGO電極的(a)倍率性能，(b) Nyquist圖(插圖為高頻范圍內(nèi)Nyquist圖的特寫視圖和相應(yīng)的等效電路模型)和(c)循環(huán)性能(500 mA g
-1)。
相關(guān)研究成果由上海大學(xué)理學(xué)院化學(xué)系A(chǔ)nbao Yuan 和 Jiaqiang Xu等人于2023年發(fā)表在Materials Science & Engineering B (https://doi.org/10.1016/j.mseb.2022.116101)上。原文：Honeycomb-like three-dimensional reduced graphene oxide supported NiCoO
2/rGO composite anode material to boost lithium storage performance。
轉(zhuǎn)自《石墨烯研究》公眾號
