范德華異質外延技術能夠準確控制原子層之間的晶格失配或方位取向，以產生長波長超晶格。產生的電子相主要取決于超晶格的周期性和引入無序和應變的局部結構變形。在這項研究中，作者使用了布拉格干涉儀來捕獲扭曲角小于2°的扭曲雙層石墨烯中的原子位移場。對扭轉角和單軸異應變的納米級空間波動進行了統計評估，揭示了摩爾異質結構中短程無序的普遍性。通過定量映射應變張量場，揭示了結構弛豫的兩種機制，并解開了組成旋轉模式的電子貢獻。此外，作者發現所應用的異應變各向異性地聚集在鞍點區域，從而產生獨特的條紋應變相。該研究結果建立了扭曲雙分子層石墨烯與扭曲角的電子行重建機理的關系，并為直接觀察云紋材料中的結構弛豫，無序和應變提供了框架。

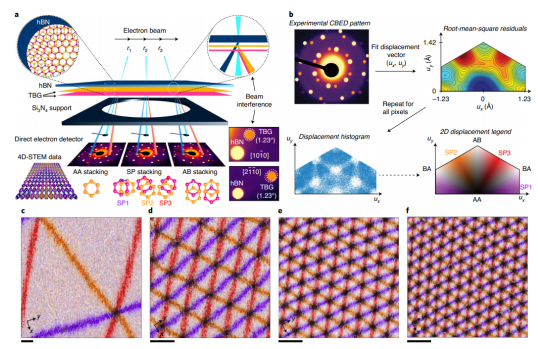

Fig. 1 TBG的四維STEM布拉格干涉儀。

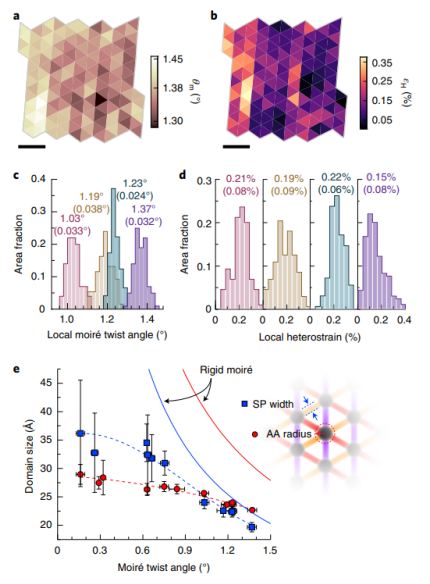

Fig. 2 TBG的短程無序和幾何分析。

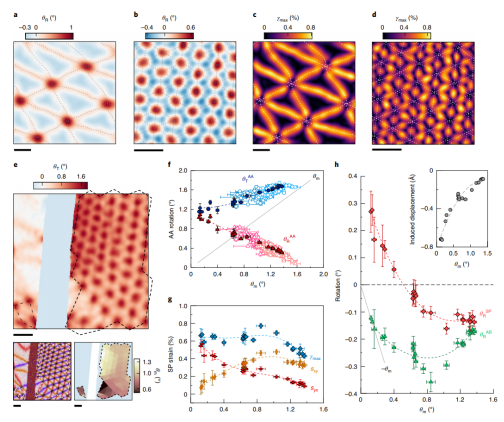

Fig. 3 TBG的應變圖。

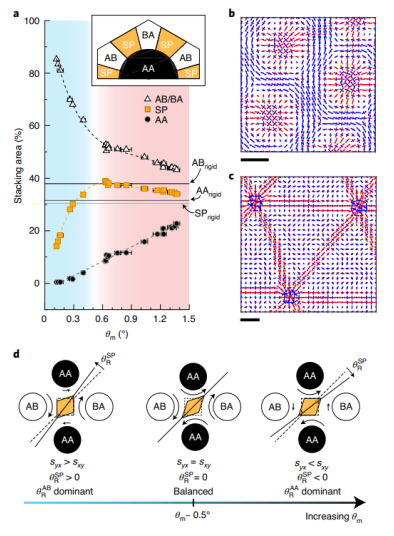

Fig. 4 TBG中的重建制度。

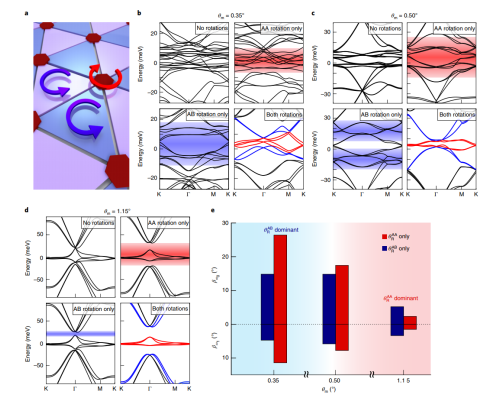

Fig. 5 孤立的弛豫模式對能帶結構的影響。
Fig. 6 可視化單軸異應變對TBG重建的影響。
相關研究成果于2021年由加州大學D. Kwabena Bediako課題組，發表在Nature Materials（https://doi.org/10.1038/s41563-021-00973-w）上。原文：Strain fields in twisted bilayer graphene。
轉自《石墨烯雜志》公眾號
