鉑基電催化劑的催化活性和穩定性不高、成本高是其廣泛應用的主要障礙。本文通過叔丁醇輔助的結構重構策略，開發了一種具有優異性能的多級多孔PtNi納米框架/ N-摻雜石墨烯氣凝膠(PtNiNF-NGA)電催化劑，用于酸性電解質中甲醇氧化反應(MOR)。高合金化度調制的電子結構和相應的最佳MOR反應途徑，層次孔隙、薄邊、富Pt角和NGA的錨定作用的結構優勢，使PtNiNF-NGA具有顯著的電催化活性和穩定性。PtNiNF-NGA的質量活性和比活性高達1647 mA/mg
Pt，3.8 mA/cm
2，分別是商用Pt/C的5.8和7.8倍。經過2200圈循環伏安測試和5小時連續的計時安培測試后仍表現出非凡的穩定性。本工作對設計高活性、高穩定性的Pt基電催化劑具有重要的啟發意義。
Figure 1 (a,b)不同倍率下PtNiNF-NGA的SEM圖像; (c) PtNiNF-NGA的HAADF-STEM顯微照片；(d) NGA上單個PtNiNF的HAADF-STEM圖像和相應的元素圖；單個PtNiNF的 TEM顯微照片；(f)和 HRTEM圖像。

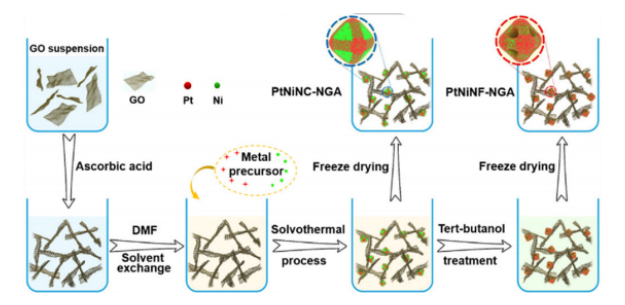

Scheme 1. PtNiNF-NGA制備過程的示意圖。

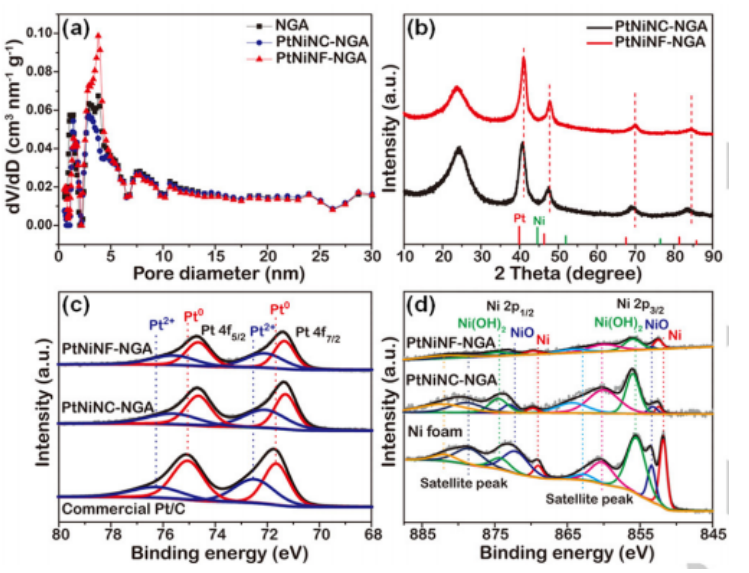

Figure 2 (a) 氮摻雜石墨烯氣凝膠（NGA），PtNi納米晶/氮摻雜石墨烯氣凝膠（PtNiNC-NGA）和PtNi納米框架/氮摻雜石墨烯氣凝膠（PtNiNF-NGA）的孔徑尺寸分布；(b) PtNiNC-NGA和PtNiNF-NGA的XRD圖譜；(c) 商用Pt/C、PtNiNC-NGA和PtNiNF-NGA的Pt 4f XPS圖譜；(d) Ni 2p的XPS圖譜。

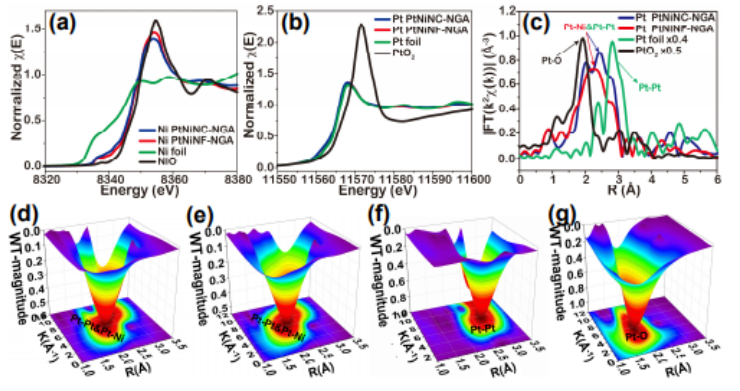

Figure 3 PtNiNC-NGA和PtNiNF-NGA的X射線在邊緣結構附近的吸收(XANES）χ(E)
光譜。

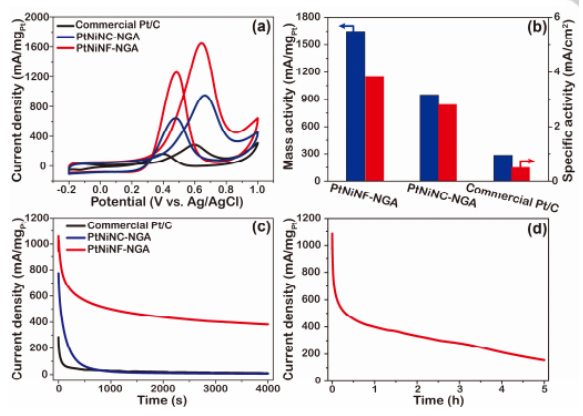

Figure 4 (a) 商用Pt/C、PtNiNC-NGA和PtNiNF-NGA在0.1 M HClO
4和1 M甲醇混合溶液中的循環伏安圖；(b) 商用Pt/C、PtNiNC-NGA和PtNiNF-NGA電催化甲醇氧化的質量活性和比活性；(c) 商用Pt/C、PtNiNC-NGA和PtNiNF-NGA 在0.56 V恒電位下的計時安培曲線；(d) PtNiNF-NGA 在0.56 V恒電位下連續工作5小時的計時安培曲線。

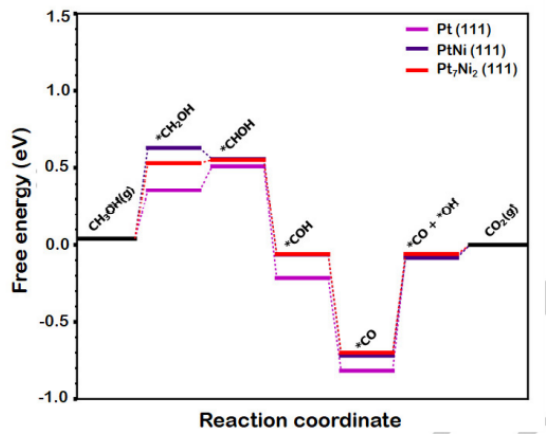

Figure 5在Pt (111) 表面發生甲醇氧化的自由能圖。
相關研究成果于2021年由中山大學劉衛教授團隊，發表在Angew.Chem. Int. Ed. (DOI: 10.1002/anie.202015679) 上。原文：Robust PtNi Nanoframe/N-doped Graphene Aerogel Electrocatalyst with Both High Activity and Stability。
轉自《石墨烯雜志》公眾號
