隨著石墨烯商業(yè)化的發(fā)展，大規(guī)模生產(chǎn)高質(zhì)量的石墨烯薄片至關(guān)重要。這里，報(bào)道了報(bào)道了一種超快和可擴(kuò)展的策略，直接將石墨剝離成高質(zhì)量的石墨烯（公斤級(jí)），并且對(duì)單層具有高選擇性，在該過(guò)程中無(wú)需使用任何插層劑，化學(xué)藥品或溶劑。使用等離子噴涂技術(shù)剝離石墨獲得石墨烯，對(duì)單層選擇性高達(dá)?85％，產(chǎn)率高達(dá)48克/小時(shí)。剝落的石墨烯幾乎沒(méi)有基底缺陷（Id/Ig=0），并且具有高質(zhì)量（C/O比=21.2，sp2％：?95％），表明結(jié)構(gòu)比較完美。此結(jié)果可重現(xiàn)，表明該方案的熟練程度。該工作提供了等離子噴涂剝落的石墨烯的幾種概念驗(yàn)證，以證明其在機(jī)械加固，無(wú)摩擦的透明導(dǎo)電涂層，和能量存儲(chǔ)設(shè)備等方面中的應(yīng)用。

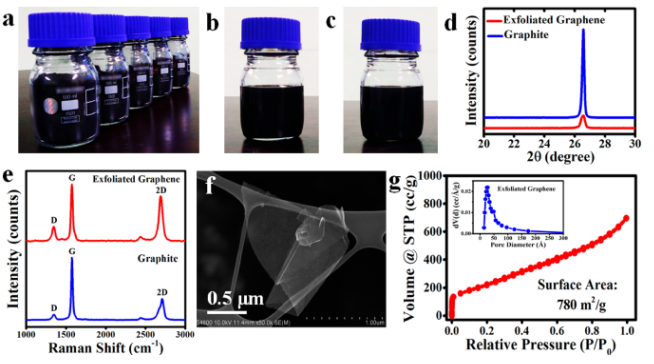

Figure 1. （a）等離子噴涂剝落石墨烯的照片。石墨烯在（b）有機(jī)溶劑N-甲基吡咯烷酮（NMP）和（c）二甲基甲酰胺（DMF）中的分散。（d，e）剝離的石墨烯和石墨的X射線衍射（XRD）和拉曼光譜。（f）SEM圖。（g）石墨烯的氮吸附/解吸等溫線。

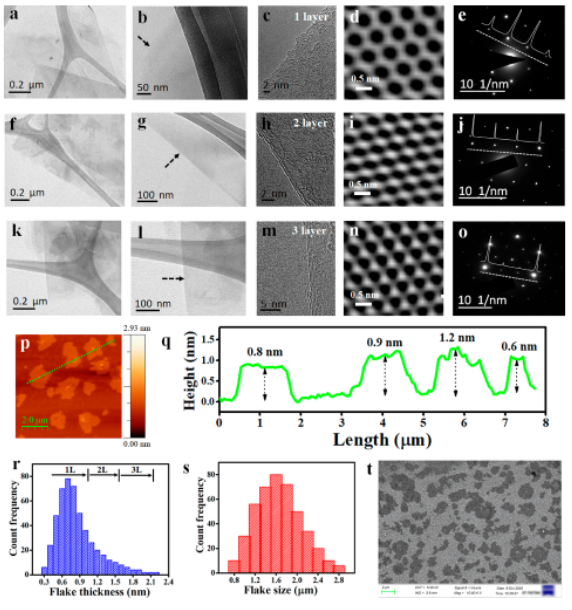

Figure 2. （a-p）單層石墨烯和雙層石墨烯在不同放大倍率下的TEM圖，對(duì)應(yīng)的SAED模式，以及AFM圖。（q）圖p中沿綠色虛線方向的高度情況。（r）石墨烯薄片的厚度情況。（t）石墨烯片的低倍SEM圖像。

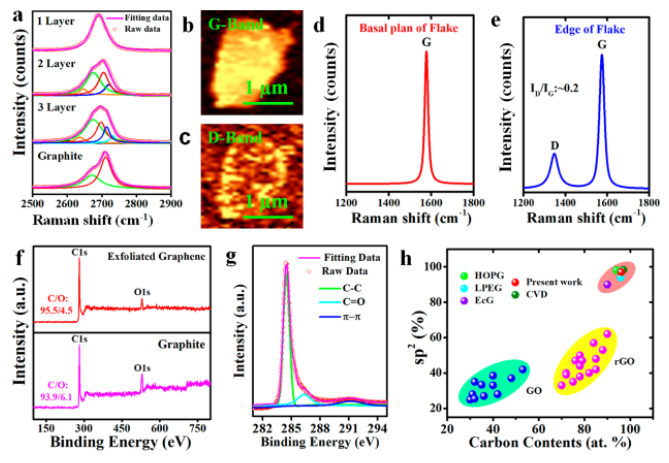

Figure 3. 石墨烯薄片的（a）拉曼光譜，由拉曼圖衍生的（b）G和（c）D波段強(qiáng)度。（d）中部和（e）邊緣收集的拉曼光譜。（f）石墨烯的 XPS光譜。（g）C 1s XPS光譜。（h）GO，rGO，電化學(xué)剝離石墨烯（EcG），液相剝離石墨烯（LPEG），化學(xué)氣相生長(zhǎng)石墨烯（CVD）中sp2和C含量進(jìn)行比較。

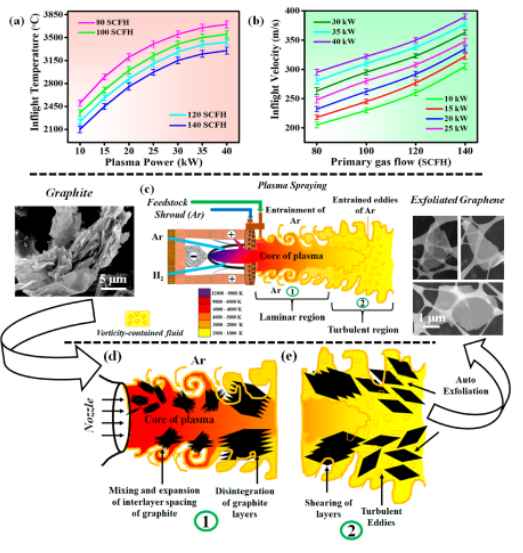

Figure 4. （a）等離子功率與溫度的關(guān)系圖，以及（b）主氣體流速與飛行中速度的關(guān)系圖。（c）石墨剝落機(jī)理示意圖。（d）圖c部分的等離子羽流層流區(qū)域的放大圖。（e）湍流區(qū)域的放大圖。
該研究工作由印度理工學(xué)院巴特那校區(qū)Anup Kumar Keshri課題組，于2020年發(fā)表在ACS Nano期刊上。原文：Ultra-Fast, Chemical-Free, Mass Production of High Quality Exfoliated Graphene。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
