盡管單壁碳納米管在性能和應用上有很大的優勢，但其較窄的手性分布直接生長仍然難以實現。納米顆粒催化劑對于SWCNT乃至更廣泛的納米材料合成至關重要，但對其效果的了解有限。固體催化劑有望實現手性控制生長，但較差的粒度控制和合成效率會阻礙其進展。在這里，我們演示了具有近單分散尺寸的難熔金屬納米粒子（W，Mo和Re）的首次合成。可以在單個過程中產生并還原高濃度（N=105至107 cm
-3）的納米顆粒（直徑1至5 nm），從而能夠以19°±5°的可控手性角進行SWCNT合成，其豐度大于93％。這些結果證實了界面熱力學和動力學生長理論的機理，并擴展到包括快速增長手性的時間依賴性。通過浮動催化劑的生長，固體催化劑進一步證明了其有效性，提供了高效的生產可能性。

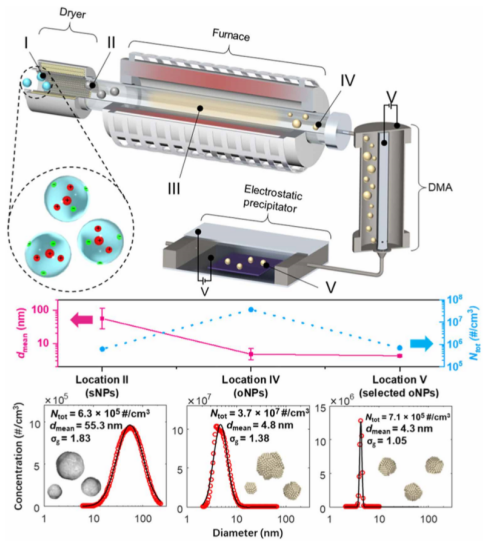

Fig. 1. 用于連續催化劑NP生成，尺寸選擇和收集的實驗裝置。

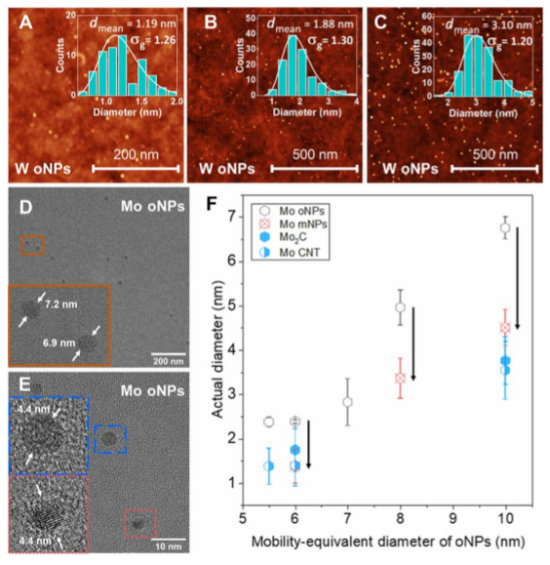

Fig. 2. 尺寸選擇后的NPs及其在CNT生長過程中的尺寸演變。

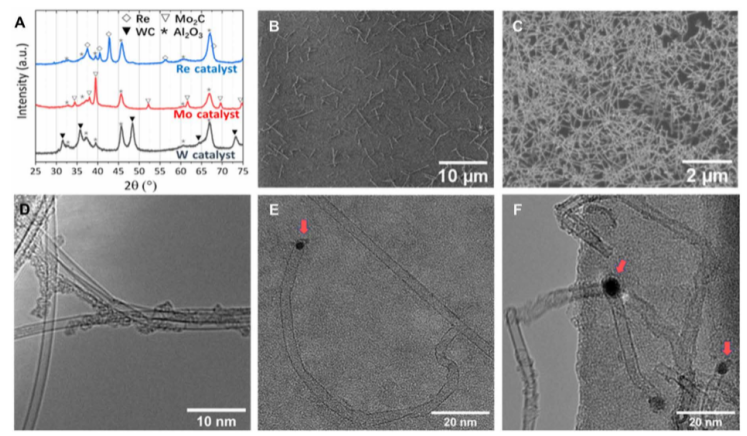

Fig. 3. 催化劑對CNTs表面積密度和直徑的約束效應。

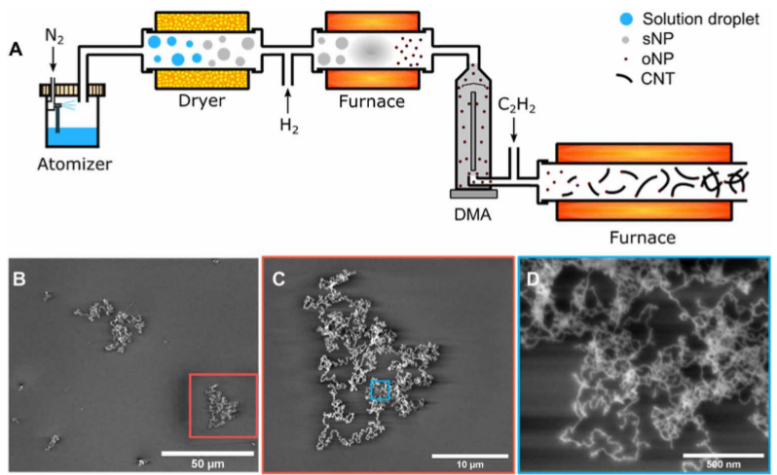

Fig. 4. 使用固體催化劑的FCCVD生長CNT。
Fig. 5. 固體催化劑生長的SWCNTs的手性分布。
相關研究成果于2020年由劍橋大學Adam Boies課題組，發表在Science Advances (DOI: 10.1126/sciadv.abb6010)上。原文：High-precision solid catalysts for investigation of carbon nanotube synthesis and structure。
轉自《石墨烯雜志》公眾號：
.jpg)
