聚合物膜的直接激射以形成激光誘導的石墨烯(LIG)，為導電膜的制造提供了可擴展且潛在廉價的替代方案。但是，激光發射過程中產生的高溫會使底物聚合物變形，會改變其微米和納米尺寸特征，而這些特征對于膜的性能至關重要。在這里，我們演示了氧化鋁的連續滲透合成(SIS)，一個簡單的無溶劑過程，如何穩定聚醚砜(PES)膜，防止在聚合物的玻璃化轉變溫度以上變形，使LIG的形成同時不改變膜的底層孔結構。這些膜顯示出與碳納米管復合膜相當的薄層電阻，具有穩定的電化學性，并在激光照射后保持其滲透性，顯示出其作為導電膜的競爭性能。這些結果表明，當結合激光誘導石墨化用于多種應用時，SIS可以極大地改變材料。

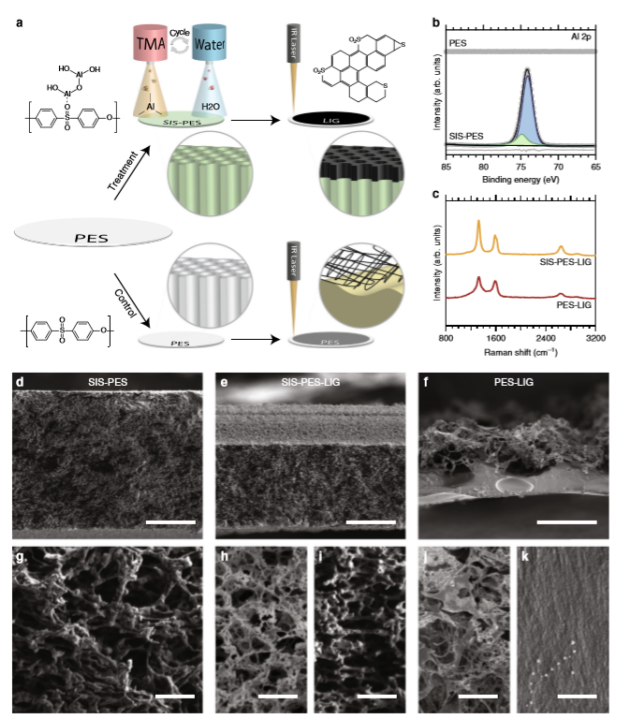

Fig. 1 激光熱解過程中順序滲透合成對聚合物結構的影響。

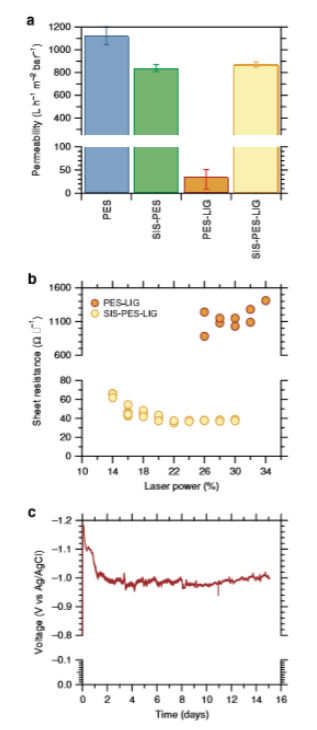

Fig. 2 導電膜的性能。

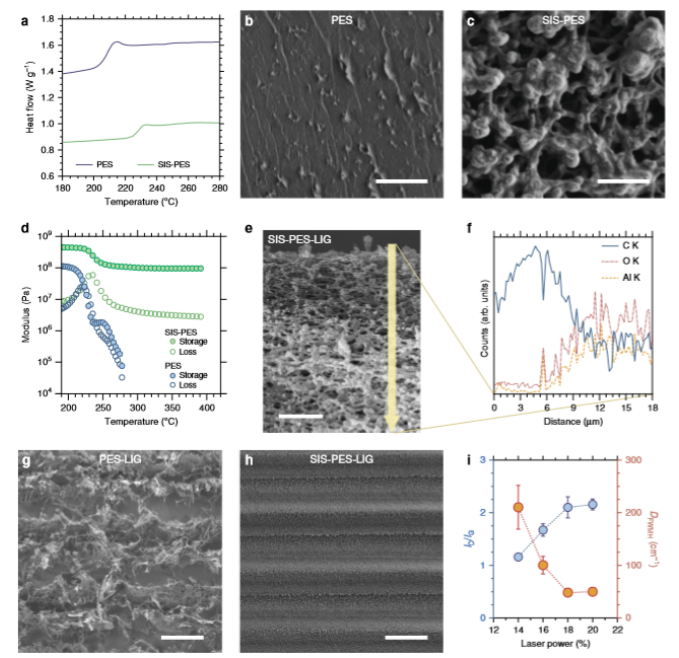

Fig. 3 激光熱解過程中結構彈性的機制。
相關研究成果于2020年由美國麻省理工Jeffrey C. Grossman課題組，發表在Nature Communications (https://doi.org/10.1038/s41467-020-17259-5)上。原文：Preserving nanoscale features in polymers during laser induced graphene formation using sequential in?ltration synthesis。
摘自《石墨烯雜志》公眾號：
.jpg)
