最近的創新突出了二維氧化石墨烯（GO）膜在與水有關的應用中的巨大潛力。然而，不良的水誘導效應，例如堆疊GO層壓材料的再分散和剝離，極大地限制了其性能并影響了其實際應用。在水中穩定的GO膜仍然是一個巨大的挑戰。本文報道了一種分子橋策略，其中層間短鏈分子橋產生了抵抗膨脹趨勢的堅固GO薄片。此外，界面長鏈分子橋將GO薄片粘附到多孔基材上，以提高膜的機械強度。通過合理地創建和調節分子橋，穩定的GO膜在苛刻的操作條件下（例如錯流、高壓和長期過濾）可以顯示出出色的耐久性。GO膜的這種通用且可擴展的穩定化方法為水性環境中使用的可靠二維層流膜提供了新的機會。

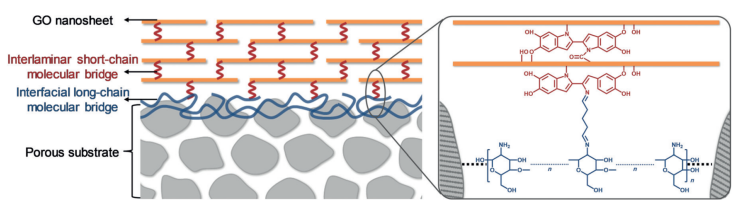

Figure 1. 通過分層的層間短鏈和界面長鏈分子橋穩定GO膜。

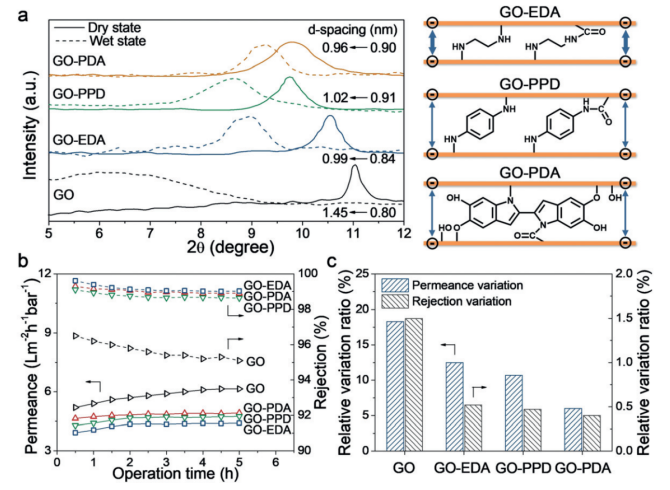

Figure 2. 層間短鏈分子橋接GO膜的抗溶脹能力。

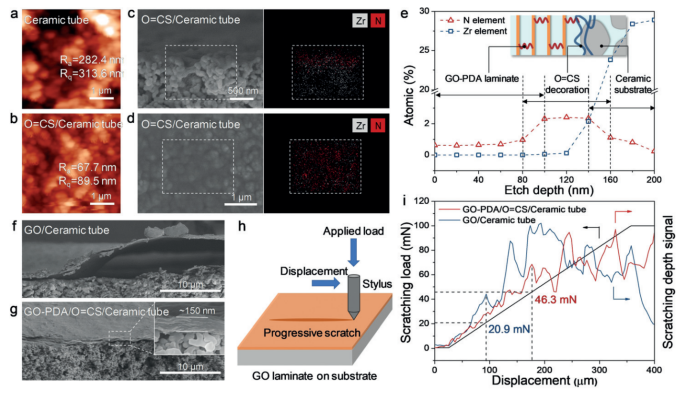

Figure 3. 界面長鏈分子橋接GO膜的粘附特性。

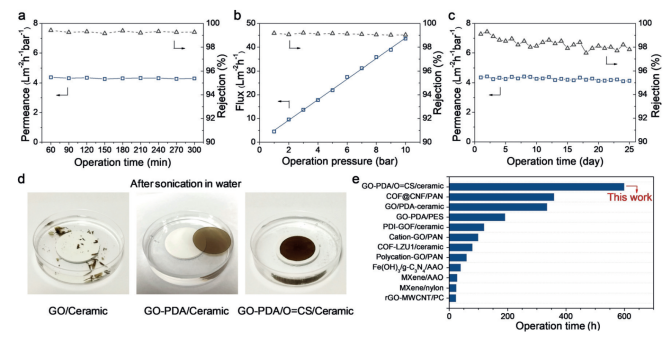

Figure 4. GO-DA/O=CS/陶瓷膜的穩定性和耐久性。

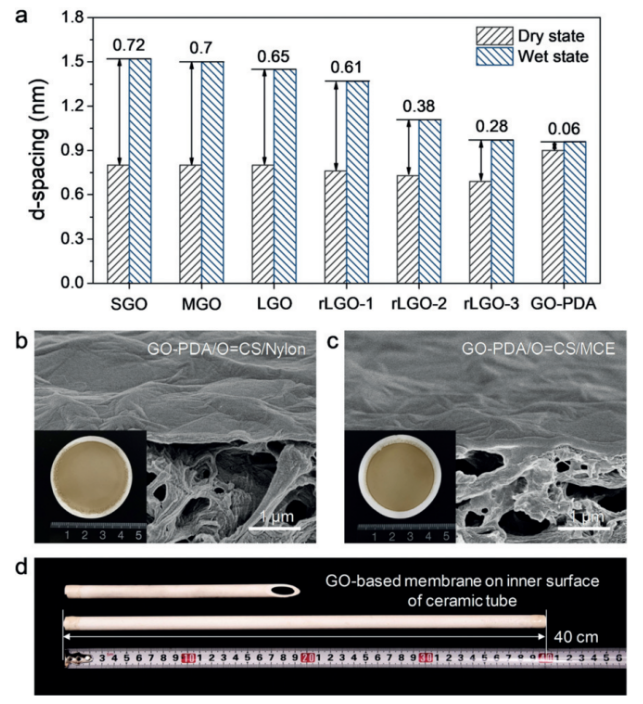

Figure 5. GO膜分子橋穩定策略的通用性和可擴展性。
相關研究成果于2020年由南京工業大學Gongping Liu和Wanqin Jin課題組，發表在Angew. Chem.（2020, 132, 1706–1712）上。原文：Molecular Bridges Stabilize Graphene Oxide Membranes in Water。
摘自《石墨烯雜志》公眾號：
.jpg)
