通過GO的表面功能化來合成三維（3D）雙網(wǎng)狀氧化石墨烯/海藻酸酯聚丙烯腈（GO/Ca-Alg
2-PAN）復(fù)合水凝膠，以激活吸附位點(diǎn)。GO/Ca-Alg
2-PAN的形貌和結(jié)構(gòu)通過掃描電子顯微鏡（SEM）、Brunauer-Emmett-Teller（BET）、傅立葉變換紅外光譜（FT-IR）和熱重分析（TGA-DSC）進(jìn)行分析。物理化學(xué)分析結(jié)果表明，氧化石墨烯/Ca-Alg
2-PAN是由二維結(jié)構(gòu)的氧化石墨烯與藻酸鹽的結(jié)合而成功合成的，藻酸鹽經(jīng)聚苯胺功能化后形成三維雙網(wǎng)絡(luò)復(fù)合材料。這種功能化方法有助于增加Cu
2+離子的吸附能力。GO/Ca-Alg
2-PAN對Cu
2+的最大吸附容量為5.99 mmol/g。吸附動力學(xué)實(shí)驗(yàn)結(jié)果表明，在2 mM Cu
2+下，GO/Ca-Alg
2-PAN在147 min內(nèi)達(dá)到了準(zhǔn)二級模型的吸附平衡。
.png)

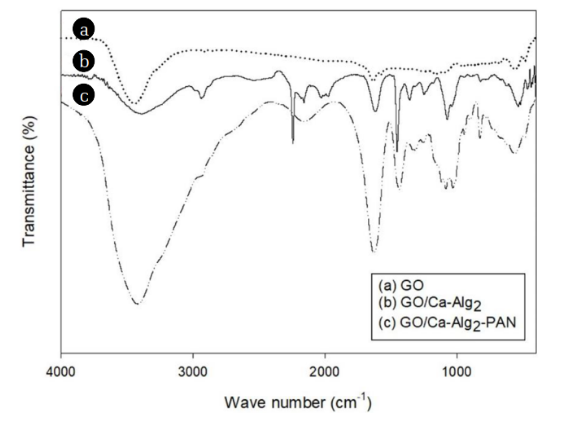

Figure 1. (a) GO, (b) GO/Ca-Alg
2, (c) GO/Ca-Alg
2-PAN的紅外光譜
.png)

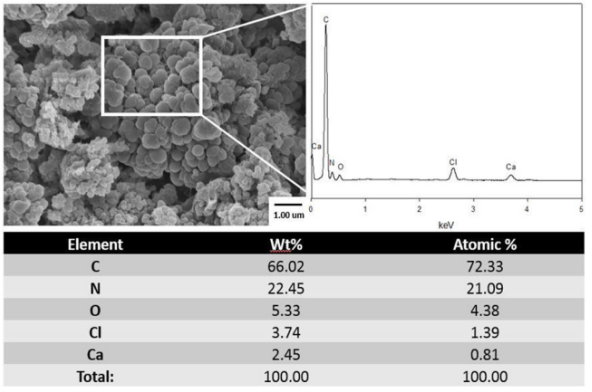

Figure 2. GO/Ca-Alg
2-PAN珠粒的SEM和EDS圖譜
.png)

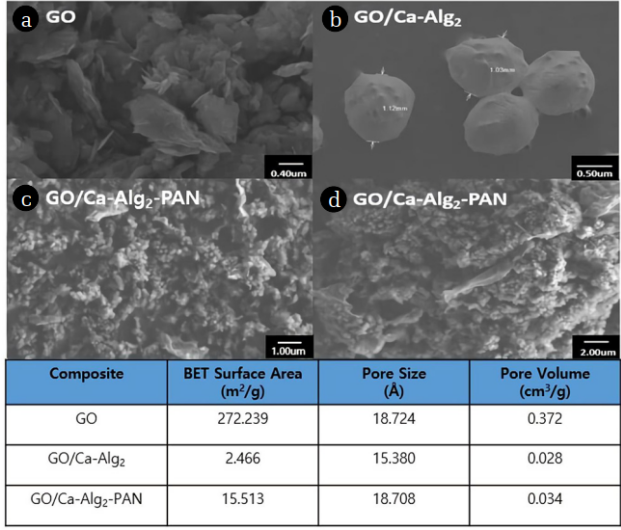

Figure 3. (a) GO, (b) GO/Ca-Alg
2和(c-d) GO/Ca-Alg
2-PAN珠粒的FE-SEM圖像和物理性能
.png)

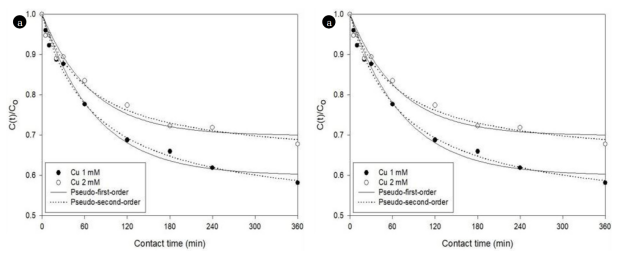

Figure 4. 使用GO/Ca-Alg
2-PAN吸附Cu
2+的（a）等溫線和（b）動力學(xué)模型。
.png)

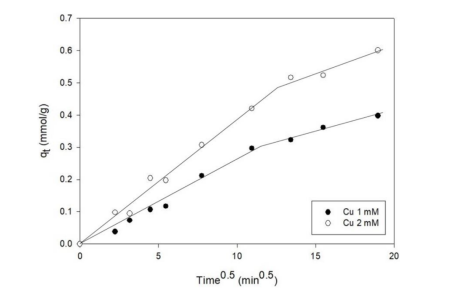

Figure 5. GO/Ca-Alg
2-PAN吸附Cu
2+的顆粒內(nèi)擴(kuò)散圖。
相關(guān)研究成果與2020年由韓國建筑大學(xué)的Sang-June Choi 課題組，發(fā)表在Environmental Engineering Research (DOI: 10.4491/eer.2019.442) 上。原文：Three-dimensional double-network hydrogels of graphene oxide, alginate, and polyacrylonitrile for copper removal from aqueous solution。
摘自《石墨烯雜志》公眾號：
.jpg)
