石墨烯憑其固有的2D結構，具有高導電性，使其在二維異質結中界面電荷轉移及分離中有很大研究價值。更為重要的是，通過酸處理石墨烯會使其表面產生更多的羥基數量，以至于更好地與無機的BVNS相連接，從而有效調制ZnPc的組裝。這里，通過羥基誘導的兩步組裝策略：先酸處理石墨烯，然后將ZnPc涂到BVNS上，成功制備了超薄的酞菁鋅/石墨烯/BiVO4納米片（ZnPc/G/BVNS）。該異質結構用于有效的寬范圍可見光下轉換CO2，其光催化活性相對于BiVO4納米片提高了14倍，這將其歸因于預修飾的石墨烯-調制組裝增加了高分散的ZnPc數量，進而促進Z型電荷轉移及分離。

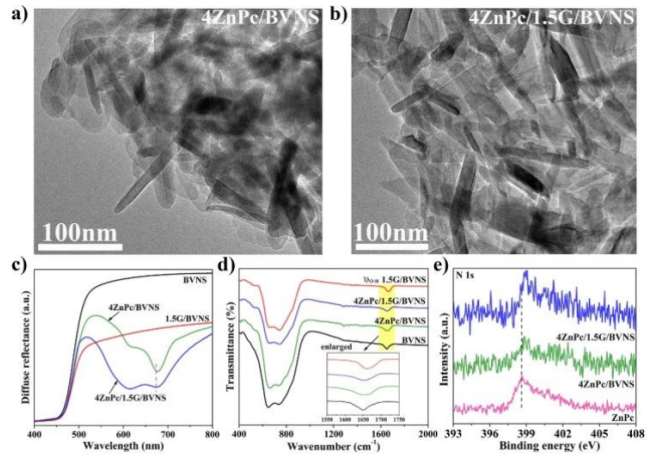

Figure 1. (a)4ZnPc/BVNS和4ZnPc/1.5G/BVNS的TEM圖，BVNS, 4ZnPc/BVNS, 1.5G/BVNS和4ZnPc/1.5G/BVNS的DRS譜和FT-IR譜，（e）不同樣品的高分辨N 1s XPS譜。

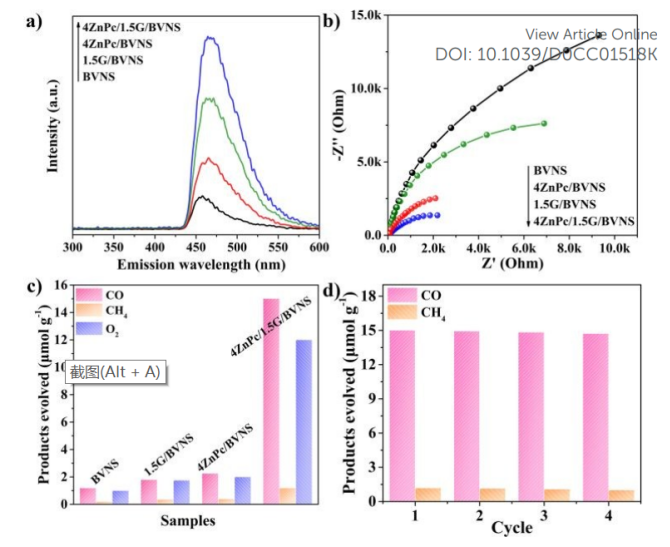

Figure 2.（a）與形成羥基自由基有關的熒光光譜，不同樣品在可見光照射下，（b）EIS譜對比及CO2還原光催化活性表征，（d）和4ZnPc/1.5G/BVNS樣品的光催化循環測試。
Figure 3. (a) N2氛圍中波長分別為660 nm和520 nm的光照射下所測量的SPS響應，（b）不同單色光照射下的FS光譜，不同樣品在CO2鼓泡體系中的電化學還原曲線，以及CO2-TPD曲線。

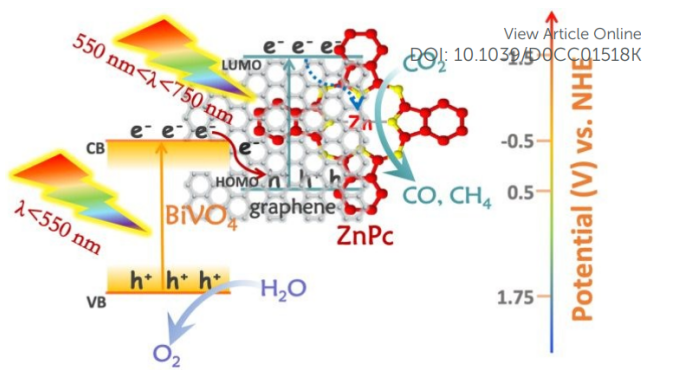

Figure 4.Z型光生電荷轉移及分離示意圖，主要誘導ZnPc/G/BVNS表面的光化學反應。
該研究工作由哈爾濱工業大學的唐冬雁教授課題組于2020年發表在Chem.Commun.期刊上。原文：Graphene-modulated assembly of zinc phthalocyanine on BiVO4 nanosheets for efficient visible-light catalytic conversion of CO2
