自單層2D過渡金屬碳化物和氮化物（MXenes）問世以來在2011年，不同單層系統的數量以及對它的研究在持續增長。Mo
2Ti
2C
3是研究最少的一種MXene，關于這種材料的新見解對該領域具有價值。在此，我們研究了Mo
2Ti
2C
3在電子輻照下的穩定性。透射電子顯微鏡被用于原位地研究結構和元素變化。我們發現Mo
2Ti
2C
3在前2分鐘的照射過程當中足夠穩定。然而，此后結構發生變化，從而引發越來越迅速和顯著的結構重整。這導致了孔隙形成，并產生兩種新的納米材料，即N摻雜石墨烯膜和鉬納米帶。該研究為單層Mo
2Ti
2C
3的抗電子輻射穩定性提供了新的見解。此外，對于電子束驅動的化學及納米材料工程這一快速發展的領域，以上發現將促進該領域中的后續研究。
.png)

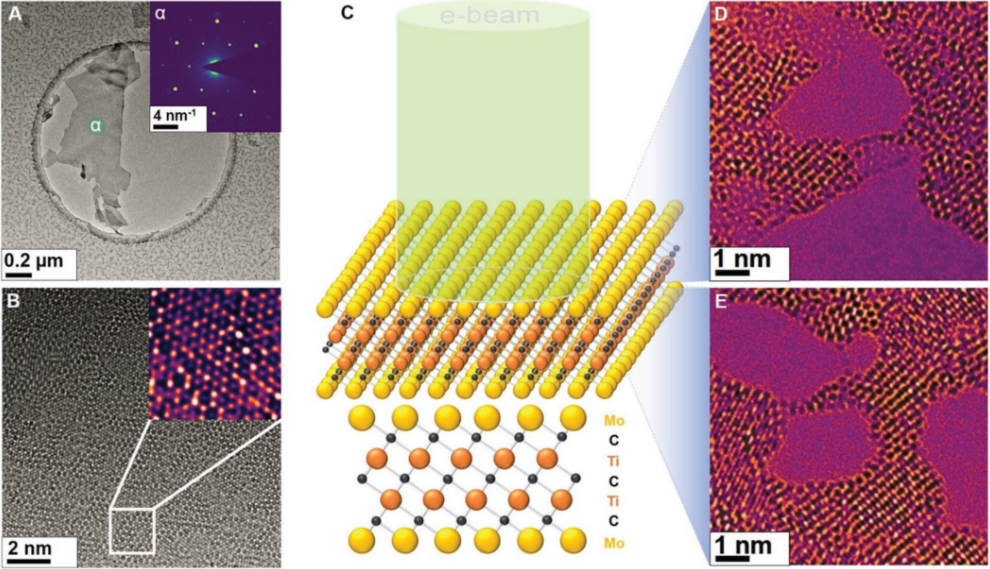

Figure 1. A）Mo
2Ti
2C
3薄片的尺寸通常在橫向上為幾微米。插圖為α的區域處的選區電子衍射圖（SAED）。 B）Mo
2Ti
2C
3薄片的HRTEM圖像。插圖中顯示了晶格的放大區域。 C）電子束輻照下的單層Mo
2Ti
2C
3的球棍模型示意圖（頂部為3D結構，底部為側視圖）。經過長時間電子束照射后所得兩種新結構的HRTEM照片：D）N摻雜的石墨烯膜E）鉬納米帶。
.png)

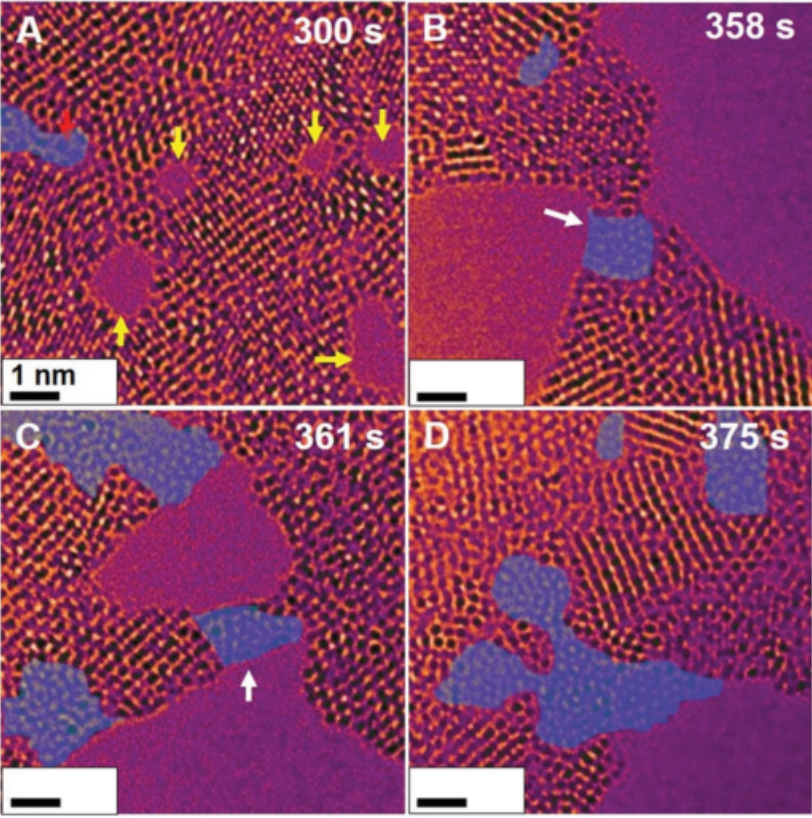

Figure 2. 單層Mo
2Ti
2C
3在經過不同時長的電子束照射（加速電壓為300 kV）后所形成的N摻雜石墨烯膜及孔隙結構的HRTEM照片：A）300 s，B）358 s，C）361, D）375秒。 黃色箭頭表示孔隙，白色箭頭表示N摻雜的石墨烯納米帶，藍色陰影表示N摻雜的石墨烯薄膜或納米帶。
.png)

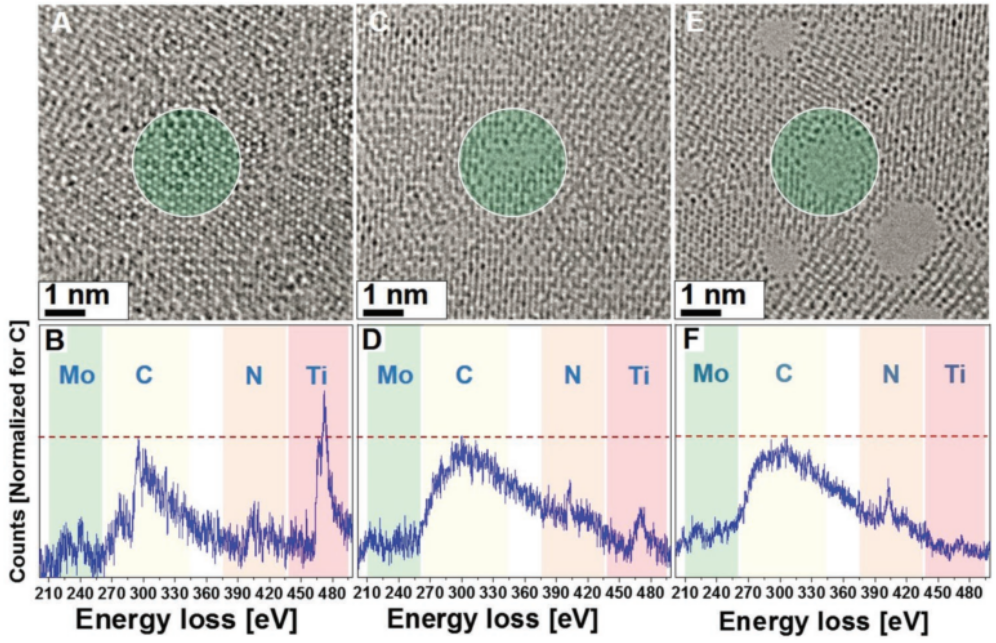

Figure 3. 顯微鏡圖像和EELS光譜顯示了N摻雜石墨烯膜形成過程中結構和元素組成的變化。A，C，E）長時間電子輻照期間Mo
2Ti
2C
3結構變化，最終產生N摻雜的石墨烯膜。B，D，F）每個顯微鏡圖像所對應的的EELS光譜顯示了結構改變的過程中發生的元素變化變化。綠色陰影圓圈表示收集EELS信號的大致區域。
.png)

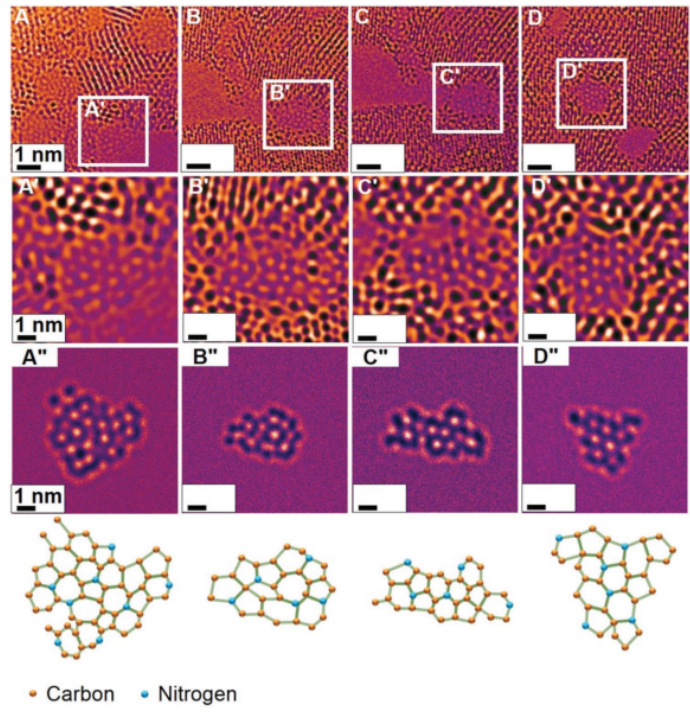

Figure 4. 電子輻照下N摻雜石墨烯膜的動態結構變化 A–D）摻氮石墨烯薄膜的顯微圖像，展示了在電子輻照后呈現的結構變化。可以看到（A'–D'）包含有N摻雜石墨烯膜的區域的FFT濾波圖像，顯示出由五邊形、六邊形和七邊形組成的缺陷結構（7×7 nm
2）。A” –D”）基于球棍模型的模擬圖，證實了N摻雜的石墨烯膜在電子輻射下發生了結構變化。
.png)

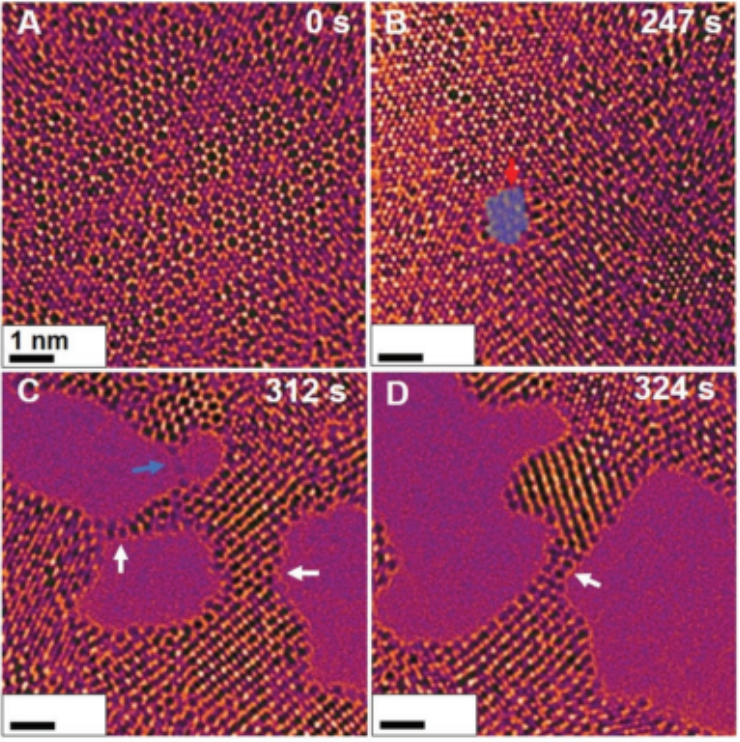

Figure 5. 高倍顯微鏡圖像顯示單層在經過長時間電子束輻照后Mo
2Ti
2C
3形成了
Mo納米帶，照射時間：A）0 s，B）247 s，C）312 s，D）324 s。 白色箭頭表示Mo納米帶。 紅色箭頭表示N摻雜的石墨烯膜。
.png)

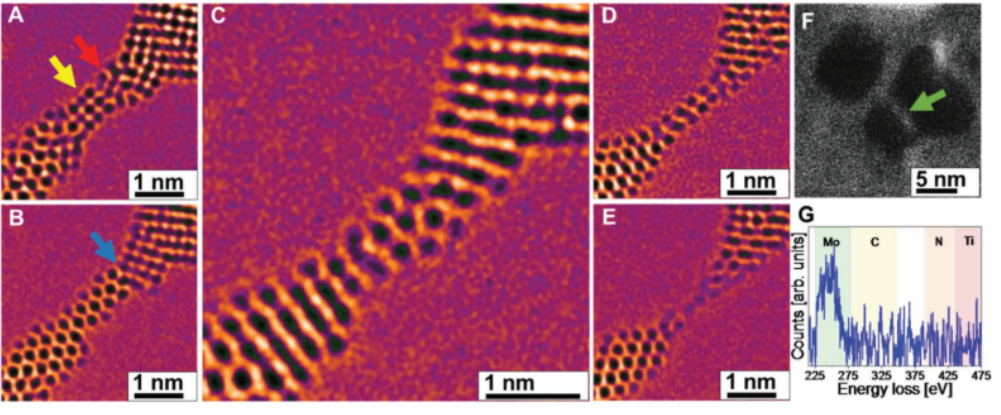

Figure 6. Mo納米帶的結構發生變化，并在電子束輻照下最終塌陷。A–E）按時間順序排列的FFT濾波圖像，其中黃色箭頭指示的Mo（110）晶向與紅色箭頭指示的到無定形區域相連。F）快速獲取的Mo納米帶的HAADF圖像。圖G）為圖F）所展示區域的EELS譜圖，確認其包含Mo元素。
.png)

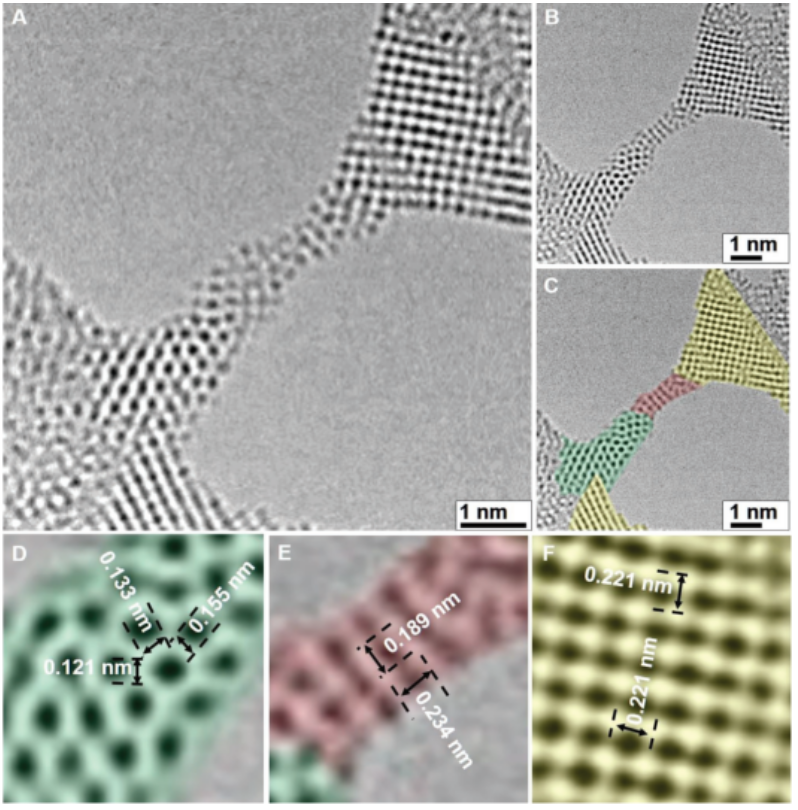

Figure 7. 電子輻照下Mo納米帶的動態變化 A）Mo納米帶的快照。中央較薄的區域連接了兩側，其結構不穩定，在最終破裂之前發生了多次變化。B，C）不同的晶粒取向。D–F）Mo納米帶不同區域的晶面間距。
本研究于2020年由蘇州大學的 Mark Hermann Rümmeli課題組發表于Small （DOI: 10.1002/smll.201907115）
原文：In Situ N-Doped Graphene and Mo Nanoribbon Formation from Mo2Ti2C3 MXene Monolayers。
